簡介
ETK-LCT型零序電流互感器經電力部電力系統自動化設備質量檢驗測試中心檢測，質量?jì)?yōu)于國標GBl208—1997《電流互感器》，廣泛應用于電力、冶金、煤炭、鐵路、石油、化工、建材等行業的供電系統中。
ETK-LCT系列零序電流互感器是電纜型，外形設計為圓形和方形兩種，采用ABS工程塑料外殼，樹脂澆注成全密封，絕緣性能好，外型美觀，具有靈敏度高、線性度好、運行可靠、安裝方便的特點，其性能優于一般的零序電流互感器。應用范圍廣泛，不僅適用電磁型繼電保護，還能適用于電子和微機保護裝置，特別是ETK-LCT普通型零序電流互感器也能適應于零序電流在1A、2A的系統。用戶可根據系統的運行方式（中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地）選用相適應的零序電流互感器。
使用環境
1、環境溫度：-5℃～+60℃，日平均氣溫不超過+40℃。
2、相對濕度：＜95%。
3、海拔高度：≤3000m
4、周?chē)橘|(zhì)無導電塵埃與導電金屬或使絕緣損壞腐蝕性氣體、霉菌等。
零序電流互感器技術指標
1、交流電壓：0.4KV～66KV。
2、電網頻率：50Hz。
3、同名端：一次由互感器正面“L1”側穿入，二次為“K1”。
4、型號及數據、外型尺寸詳見后續圖表。

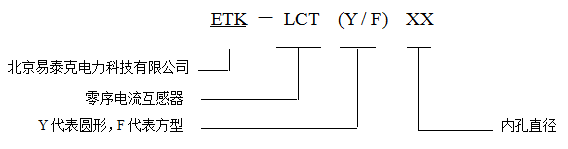

型號說明
1、普通零序電流互感器 ? ?
一次側輸入電流1A～36A（36A以上定做），二次側輸出電流20mA～1000mA，與我公司微機小電流系統接地選線裝置配套，二次負荷電阻：≤1.0Ω。
圓形： 外形尺寸見（圖一） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?單位：毫米
|
型號 |
內孔? |
長度L |
高度H |
厚度D |
中心高h |
地腳尺寸 |
|
|
? |
? |
? |
? |
? |
? |
螺栓規格Md |
中心距A |
|
ETK-LCTY40 |
40 |
115 |
105 |
50 |
62 |
M6*10 |
85±0.5 |
|
ETK-LCTY60 |
60 |
160 |
145 |
57 |
80 |
M10*10 |
90±0.5 |
|
ETK-LCTY80 |
80 |
175 |
163 |
57 |
95 |
M10*25 |
105±0.5 |
|
ETK-LCTY100 |
100 |
205 |
198 |
56.5 |
115 |
M10*25 |
125±0.5 |
|
ETK-LCTY120 |
120 |
220 |
208 |
56 |
118 |
M10*25 |
140±0.5 |
|
ETK-LCTY160 |
160 |
308 |
300 |
82 |
165 |
M12*25 |
220±0.5 |
|
ETK-LCTY180 |
180 |
308 |
300 |
82 |
165 |
M12*25 |
220±0.5 |
|
ETK-LCTY200 |
200 |
308 |
300 |
82 |
165 |
M12*25 |
220±0.5 |
方形：外形尺寸見（圖二） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?單位：毫米
|
型號 |
內孔? |
寬度L |
高度H |
厚度D |
孔距B |
孔距C |
地腳中心距E |
地腳內螺孔 |
|
ETK-LCTF80 |
80 |
196 |
165 |
49 |
145 |
124 |
173 |
M8 |
|
ETK-LCTF100 |
100 |
216 |
187 |
54 |
158 |
138 |
193 |
M8 |
|
ETK-LCTF120 |
120 |
236 |
205 |
59 |
173 |
154 |
213 |
M8 |
|
ETK-LCTF140 |
140 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
ETK-LCTF160 |
160 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
ETK-LCTF180 |
180 |
300 |
268 |
81 |
217 |
179 |
270 |
M12 |
|
ETK-LCTF200 |
200 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
ETK-LCTF240 |
240 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
ETK-LCTF260 |
260 |
386 |
344 |
82 |
279 |
238 |
355 |
M12 |
|
ETK-LCTF300 |
300 |
464 |
412 |
81 |
340 |
290 |
428 |
M12 |
2、大容量零序電流互感器
為適應中性點小電阻接地系統，我公司還制造各種大容量零序電流互感器。系統零序電流范圍600A、450A、300A、250A、200A、150A、100A、75A、50A，二次電流5A或1A，容量40VA、30VA、20VA、15VA、10VA或5VA，皆可為用戶訂制，型號及尺寸參照特制零序電流互感器。電氣技術參數如下（實例列舉部分，以訂貨合同為準）：
|
額定電流比（A） |
額定二次容量（VA） |
對應額定二次負載（Ω） |
|
50/5 |
2.5 |
0.1 |
|
50/5 |
10 |
0.4 |
|
50/1 |
5 |
5 |
|
50/1 |
10 |
10 |
|
75/5 |
5 |
0.2 |
|
75/5 |
15 |
0.6 |
|
75/1 |
5 |
5 |
|
75/1 |
15 |
15 |
|
100/5 |
7.5 |
0.3 |
|
100/5 |
20 |
0.8 |
|
100/1 |
10 |
10 |
|
100/1 |
20 |
20 |
|
150/5 |
10 |
0.4 |
|
150/5 |
30 |
1.2 |
|
150/1 |
15 |
15 |
|
200/5 |
10 |
0.4 |
|
200/5 |
40 |
1.6 |
|
200/1 |
10 |
10 |
|
300/5 |
20 |
0.8 |
|
300/5 |
60 |
2.4 |
|
300/1 |
15 |
15 |
|
600/1 |
30 |
30 |
|
600/5 |
60 |
2.4 |
現場電纜與互感器規格選擇參數
|
LCT規格 |
電纜截面（mm2） |
|
?80 |
