　　國內外發電企業中，無論水輪機組，汽輪機組，供油系統都是極其重要一環，它能夠對機組調節系統、保護系統以及軸承的潤滑油進行控制和調節，從而保障系統的安全正常運行。因此，國內外對供油系統不斷研究和完善，推出了主機離心式主油泵系統，主機容積式主油泵系統，電動主油泵系統，電動主油泵+緩沖油箱系統等，在多種供油系統中，直流備用油泵（事故油泵）一直作為重要環節而必須設置，作為最后一道堡壘，直流油泵在極端故障下保障機組安全停車。

　　當出現跳機故障等情況下，有可能造成交流電源全失，此時，機組必須停車，對于主機油泵系統，隨著機組轉速下降，油壓急劇下降，而對于電動油泵系統，由于失電，供油隨之停止；這時，由220 V蓄電池供電的直流事故潤滑油泵必須可靠啟動運轉，才能保證汽輪發電機在停機過程中不至于發生斷油燒軸、汽輪機葉片損毀的重大故障。由此可見，保證直流事故潤滑油泵的可靠運行，意義重大。

　　然而，直流電機電樞繞組的電阻非常小。若采用直接啟動的方式，其啟動電流約為額定電流的10-20倍，啟動電流會(huì )造成換向器產生環火而燒毀。同時，過大的電樞電流必然產生巨大的啟動轉矩，電動機及其拖動的機械會(huì )遭受突然的巨大沖擊而損壞；而且如此大的啟動電流可能達到直流配電段上電源進線開關的保護定值，造成保護動作、整個段失電而發生事故。因此，啟動電流的倍數必須加以限制。

　　老舊的限制啟動電流的方式是在電樞繞組中串電阻啟動(3-4級)，隨著轉速的升高逐級切除啟動電阻，整個控制回路中，控制原件數量龐大、中間環節多，非常容易發生啟動故障；低電壓繼電器動作不可靠，也經常造成啟動電阻切除不了，啟動電阻燒毀故障；而且直流電沒有電流過零點，所以熄滅電弧比較困難，造成了直流接觸器接點燒蝕快、使用壽命短、故障率高等故障。

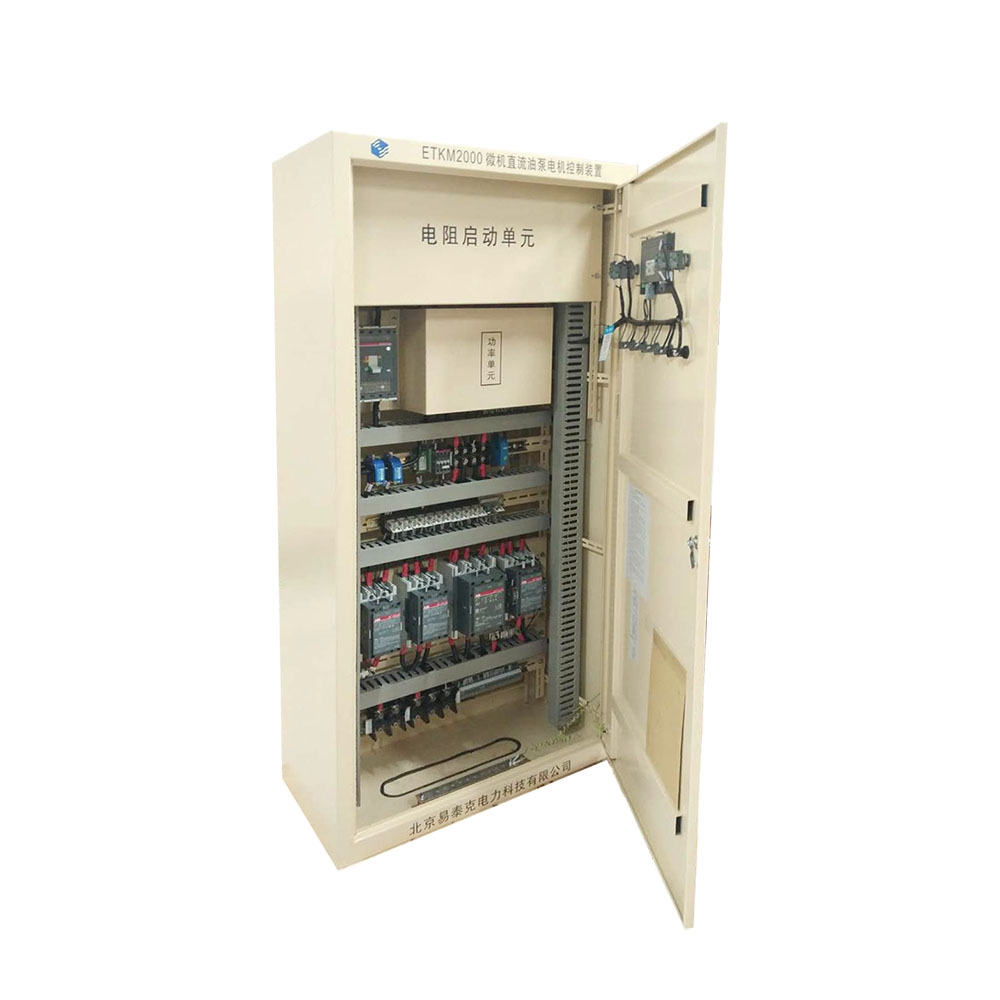

　　鑒于此情況，本公司經過長期調研，總結多個現場各種直流油泵故障現象，融合現代電力電子和控制技術，研制出ETKM2000直流油泵控制系統，實現了直流油泵可靠啟停，同時，由于采用智能化設計，使其可方便地融入現場自動化控制系統。

一．特點

·全數字控制，模塊化設計，系統簡潔智能，維護和使用極其方便可靠；

 ·先進的轉速電流雙閉環控制策略，在實現電機平滑無沖擊啟動的同時，保持油泵的機械特性；

·24位PWM控制，實現無級平滑啟動，啟動電流不超過電機額定電流；

·高質量IGBT模塊作為功率核心，并以5倍電流裕量選型，確保裝置可靠工作；

·先進的高頻軟開關技術，極大降低了功率元件損耗，確保功率器件工作在安全區域；

·嚴格的測試流程保證了優秀品質，出廠檢測完全復制現場工況，空載，負載疲勞測試，失壓，失磁等多故障全模擬；

·獨特的三級預啟動控制功能，可在DCS控制下與主輔油泵系統無縫交接；同時，也實現了在線測試功能；

·實時監測直流系統，異常時發出告警；

·大屏幕工業級觸摸屏作為人機交互，直觀顯示運行工況，提供曲線圖查詢，圖表統計，事件追憶等功能，同時提供完備的操作界面；

·電機運行全參數測量功能，本地顯示的同時，通過通信接口上傳；

·啟動曲線圖顯示及存儲，異常工況記錄查詢功能；

·電機啟動參數可通過觸摸屏可視化設置；

·提供多個可編程開入點，開入功能可現場在線設定，方便地融入自控系統；

·電機異常運行報警及保護功能；

·完善的自我診斷保護功能，功率單元或控制系統異常時發出報警；

二．技術參數

工作電壓：DC220V/110V (±%10)；

電機容量：0.5～80KW；

啟動時間：0.5～10秒可調；

啟動轉速，電流分級：觸控設置

過熱保護動作溫度：40～99度可調；

散熱方式：自然冷；

控制裝置掉電信息不丟失；

控制裝置可保存256條事件追憶；

開出接點容量： 5A/AC220V;

遠傳接口：無源接點

通信接口：RS485

三．EMC性能

·絕緣性能

·絕緣電阻

在標準試驗大氣條件下，裝置絕緣電阻滿足表1所示要求。

表1 裝置絕緣電阻

試驗部位	絕緣電阻>100兆歐
直流電源回路對地	用開路電壓500V搖表測
開入回路對地
開出回路對地	用開路電壓500V搖表測
開入回路和開出回路之間

·介質強度

在標準試驗大氣條件下，裝置能承受表2所示的工頻耐壓試驗，一分鐘無擊穿或閃絡(luò )現象。

表2 裝置工頻耐壓試驗

試驗部位	耐壓水平（工頻/一分鐘）
直流電源回路對地	2000V
開出回路對地	2000V
開入回路對地	500V
開入回路和開出回路之間	500V

沖擊電壓

裝置能承受表3所示的標準雷電波沖擊檢驗。

表3 裝置標準雷電波沖擊試驗

試驗部位	沖擊電壓
直流電源回路對地	5000V
開出回路對地	5000V
開入回路對地	1000V

能承受IEC 60255﹣22﹣2標準規定的Ⅲ級的靜電放電試驗。

輻射電磁場干擾測試

能承受IEC 60255﹣22﹣3標準規定的Ⅲ級的輻射電磁場干擾試驗。

快速瞬變干擾試驗

能承受IEC 60255﹣22﹣4標準規定的Ⅲ級的快速瞬變干擾試驗。

四．選型說明

系統型號與功能對照表

序號	設 備 型 號	適用范圍
1	ETKM2000-10	適用于10kW以下的直流電機控制
2	ETKM2000-20	適用于10kW-20kW的直流電機控制
3	ETKM2000-30	適用于20kW-30kW的直流電機控制
4	ETKM2000-40	適用于30kW-40kW的直流電機控制
5	ETKM2000-50	適用于40kW-50kW的直流電機控制
6	ETKM2000-60	適用于50kW-60kW的直流電機控制
7	ETKM2000-70	適用于60kW-70kW的直流電機控制
8	ETKM2000-80	適用于70kW-80kW的直流電機控制

產品部分業績：

古交三期2×660MW低熱值煤熱電項目

新疆準東五彩灣北一電廠2×660MW項目

遼寧中電投本溪熱電廠上大壓小2×350MW新建工程

北京能源涿州京源熱電2×350MW項目

北京能源湖北十堰熱電2×350MW項目

大唐唐山北郊熱電2×350MW項目

河南洛陽萬眾吉利2×350MW項目

甘肅電投武威熱電2×350MW項目

新疆鄯善合盛硅業自備電廠

華電哈爾濱發電廠

協鑫廣東中山民眾燃氣發電項目

山西國新能源保德煤層氣發電項目

寧夏盛宴福華冶金自備電廠

山東萊鋼集團永鋒鋼鐵自備電廠

河南駿馬化工自備電廠

山東單縣廣舜熱力有限公司

深能北方內蒙鑲黃旗能源開發有限公司

山東淄博魯中水泥有限公司

河南盛宏熱力有限公司臨潁縣產業集聚區盛宏熱力背壓機組項目

江蘇中電洪澤生物質發電項目

黑龍江鶴崗萬隆熱電有限公司

黑龍江中鑫熱電有限公司

遼寧沈陽文官屯電廠

黑龍江泰來興發生物質熱電有限公司

………….
